概述

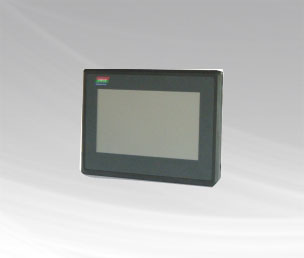

     RVC高壓無功補償控制器適用于額定電壓10kV，額定頻率50Hz的系統中作為無功補償電容投切的控制，控制能力強，具有進行功率因數、運行電壓、線電流、無功電流的查詢及液晶顯示功能、手動及自動投切功能，具有進行投切過壓保護功能、電容投切指示功能、過補和欠補指示功能、電壓上限和電壓下限保護功能、不平衡電流保護、定時限保護功能等綜合保護功能?？刂品绞娇筛鶕?jù)電網特點及要求選擇設置，控制投切更科學。

技術參數

    標準：通用的標準包括GB、UL、IEEE
    系統電壓：6kV；10kV
    工作電源：AC220V±20％  AC100V~AC220V
    頻率：50Hz，允許偏差1.0Hz
    功耗：小于10W
    控制輸出形式：合閘繼電器為常開點，分閘繼電器為常閉點
    通訊：物理接口： Rs485
    波特率：9600bps

外形及開孔尺寸



    外形尺寸：210mm×149.75mm×26mm（長×高×深）
    開口尺寸：198.1×173.6mm（長×高）

功能特點

    1.大屏幕(7寸)觸控液晶顯示，人機界面簡捷方便，顯示電壓、電流、有功功率、無功功率、功率因數等。
    2.無功自動補償：根據電壓優先的原則，依無功大小自動投切電容器組，使系統始終處于不過壓不過補、
      無功損耗最小的狀態。
    3.綜合保護功能齊全：過壓保護功能、電容投切指示功能、過補和欠補指示功能、電壓上限、電壓下限保護功能。
    4.用戶可選擇手動投切與自動投切。
    5.具有Rs485通信功能。
    6.可查看1~35次（奇數次）電壓、電流諧波含量。
