TSVG混合型動態無功發生器
TSVG低壓無功發生器模塊
產品概述
傳統補償裝置采用電容器提供無功功率，電容器組分組容量是固定的，輸出容量有階差，很難達到與系統無功安全平衡，而大容量的SVG成本很高，故我們公司經過多年的實踐和摸索，研發出了TSVG，采用小容量的SVG大容量的TSC相結合，即節省了成本又達到了SVG響應速度快、無級性補償?shù)男Ч?，無功容量保證連續調節與平滑輸出。
TSVG是目前代表低壓無功補償領域最前沿技術的高科技產品，也是無功補償設備下一代發展方向。

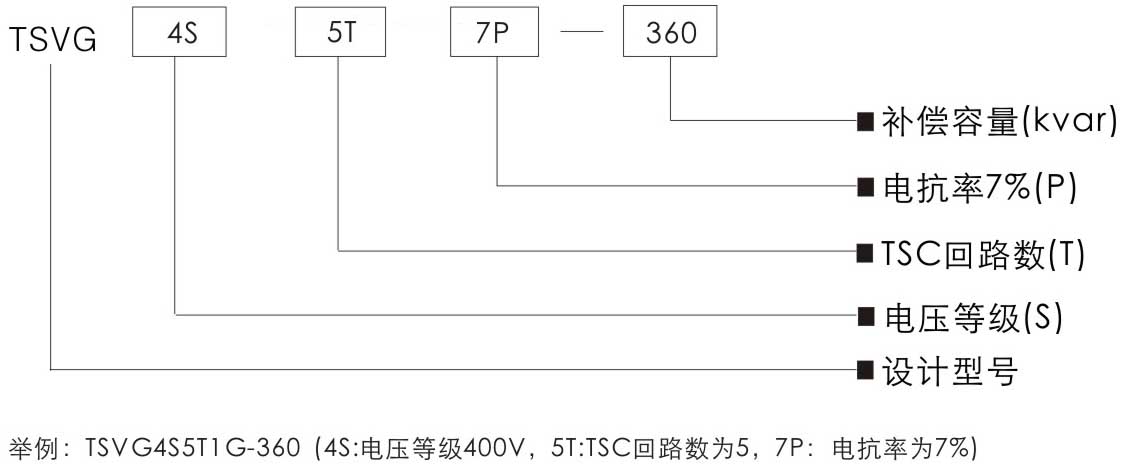

型號說明
技術特點
無功容量連續調節，實現無級補償。
可動態雙向連續調節無功功率，即補償感性負荷，又補償容性負荷。
模塊化：全系列單元模塊化設計，外形美觀，維護方便。
TSVG及其功率單元可同時運行，也可單獨運行，相互獨立、可靠性高。
響應快：TSVG硬件系統采用IGBT大功率開關器件，瞬時無功算法，迅速抑制電壓波動和電壓閃變，補償無功，響應時間
被縮短在10ms以內，可以大大削弱負荷的功率沖擊，保護電氣設備。
諧波少：TSVG采用鏈?zhǔn)街麟娐方Y(jié)構和高頻PWM控制技術，產生的低次諧波極少，減輕諧波對電網的污染。
功耗低： 鏈?zhǔn)街麟娐方Y(jié)構的TSVG無需大容量多重化變壓器、各次濾波器和大容量的電抗器，功耗低。
噪聲?。翰捎煤教鞜峁苌峒夹g(shù)，噪音小于50dB。
保護完善：完善的自保護系統設計，監視TSVG各部件的工作狀態，并且具有旁路保護功能。
維護方便：TSVG單元可以互換，模塊化的TSVG可單獨檢修，相互間無影響。
功率密度高：連接電抗器阻抗和體積更小，閥組體積小。
運行范圍寬：TSVG裝置提供的無功電流與母線電壓無關，當母線電壓降低時，TSVG工作在恒定電流源狀態，無功補償?shù)?
能力較強。相同容量的TSVG裝置的無功補償能力相當于1.3~1.5倍同容量的SVC裝置。
控制方式靈活：可采用恒無功或恒電壓控制、三相平衡控制或分相控制等多種控制策略。
技術參數
系統標稱電壓：0.4、0.55kV
額定頻率：50Hz
相數：3相
有功功率損耗：< 1%
補償效果：在補償容量足夠的前提下，可實現功率因數全程為1
測量誤差：電壓≤± 0.2%、電流≤± 0 .5%、COS φ≤± 0.1％、無功功率≤± 0.5％
保護功能：過壓、過流、限流、溫升、IGBT等各種保護
控制輸入信號：負載相電壓Ua、Ub、Uc，負載電流Ia、Ib、Ic
采用大功率IGBT組成的逆變器進行動態雙向連續調節無功功率
調節速度快，響應速度<20ms
高效節能
可增加變壓器帶負載能力
無功功率連續調節
體積小、成本低、損耗小
工作原理

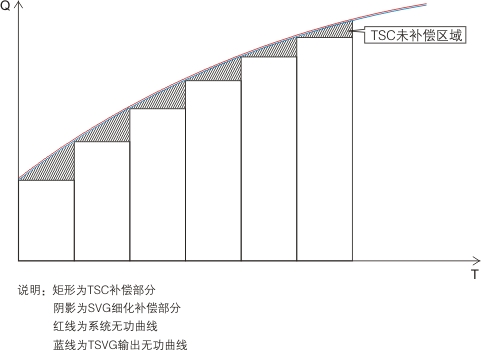

TSVG混合型動態無功發生器是SVG無功發生器與TSC可控硅動態無功補償裝置相結合，形成了新型大容量連續型無功補償裝置TSVG。通過控制系統采集信號，計算系統無功電流大小，先TSC動態無功補償進行快速投切后，再利用SVG無功發生器對階差部分進行無級補償，達到平滑靜態的補償效果，最大程度實現與系統無功完全平衡。
TSVG核心部分SVG基于有源補償原理，采用大功率IGBT管組成三相逆變器提供無功功率，可以等效視為輸出電壓幅值可控的一個與電網同頻率的交流電壓源。改變SVG交流側輸出的電壓U的幅值，U大于系統電壓 Us時，SVG 補償無功功率（相當于容性元件） ；小于系統電壓 Us 時，SVG 吸收無功功率（相當于感性元件）。改變U 幅值的大小，就可以控制SVG 提供的無功功率大小，實現連續補償?shù)哪康摹?span>
整套裝置協調控制徹底消除了傳統無功補償裝置，采用電容器分組投切方式帶來的斷續補償問題。無功容量保證連續調節與平滑輸出，保證快速補償和全程的高功功率因數運行，最大程度實現節能降耗。而普通補償采用電容器補償，電容器分組式投切，無功輸出容量是臺階式的，有階差，很難達到與系統無功完全平衡，為避免過補償會殘留一部分無功功率無法補償，達不到理想效果。
一次原理圖
符號說明：
QF 低壓塑殼式斷路器
F 氧化鋅避雷器
TA 電流互感器
FU 熔斷器
L 低壓串聯電抗器
K 可控硅組
C低壓電容器
規格數據
應用范圍
該產品廣泛應用于冶金、化工、風電、機械制造、軌道交通、礦山、港運、大型文體場館、商業住宅以及礦熱爐、電弧爐、汽車制造、煤礦、地鐵、輕軌等工業現場?？捎行Ы鉀Q電力系統中電網三相不平衡，負序電流及諧波含量超標，系統負載運行大范圍頻繁波動造成電壓波動幅度大，存在電壓跌落現象及電力系統容性運行狀態而出現的無功倒送等電能質量問題。
